陶瓷矩鞍環屬于陶瓷填料的一種型號，它采用連續擠出的工藝進行加工，與同種材質的拉西環填料相比，具有通量大、壓降低、效率高等優點。比鮑爾環阻力小、通量大、效率高、填料強度和剛性較好，是目前應用最廣的一種散堆填料。 陶瓷矩鞍環填料床層具有較大的空隙率，床層內多為圓弧形液體通道，減少了氣體通過床層的阻力，也使液體向下流動時的徑向擴散系數減小。陶瓷矩鞍環的形狀介于環形與鞍形之間，因而兼有兩者之優點，這種結構有利于液體分布和增加民氣體通道。陶瓷矩鞍環由于其具有高的密度和優異的耐酸耐熱性能，并且能耐除氫氟酸以外的各種無機酸、有機酸及有機溶劑腐蝕。陶瓷矩鞍環可用于化工、冶金、煤氣、環保等行業的干燥塔、吸收塔、冷卻塔、洗滌塔、再生塔等。
化學成份
|
SiO2
|
>73%
|
|
Al2O3
|
17-25%
|
|
Fe2O3
|
<1.0%
|
|
CaO
|
<0.5%
|
|
MgO
|
<0.5%
|
|
K2O+Na2O
|
2-4%
|
|
其它
|
<0.1%
|

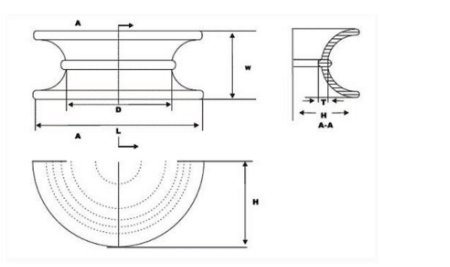

 物理性能
|
尺寸
|
1/2"
|
3/4"
|
1"
|
1-1/2"
|
2"
|
3"
|
|
寬度
|
13±2 |
20±3
|
20±3
|
34±4
|
43±4
|
70±6
|
|
高度
|
13±2
|
20±3
|
20±3
|
34±4
|
43±4
|
70±6
|
|
長度
|
21±3
|
28±5
|
38±4
|
55±4
|
78±6
|
114±8
|
|
厚度
|
2.0±1.5
|
3.0±1.5
|
3.0±2
|
4.0±2
|
5.0±2
|
9.0±2
|
|
個/m3
|
610000
|
146000
|
59000
|
19680
|
8243
|
2400
|
|
堆積密度(kg/m3)
|
780
|
700
|
650
|
600
|
580
|
530
|
|
空隙率(%)
|
68
|
75
|
77
|
80
|
79
|
75
|
|
比表面積(m2/m3)
|
647
|
350
|
254
|
180
|
120
|
91
|
|
體積密度(g/cm3)
|
2.25~2.35
|
|
吸水率(%)
|
<0.3
|
|
耐酸性(%)
|
>99.6
|
|
最大操作溫度(℃)
|
1100
|
|
顯氣孔性(%)
|
<1
|
|
莫氏硬度
|
>6.5
|
|
熱傳導率(w/m.k)
|
0.9-1.0
|
|
比熱(j/kg℃)
|
850-900
|
物矩鞍環RTO的熱震測試：
(1) 從一批矩鞍環RTO中任意抽取100-200個；
(2) 每一個被抽取的樣品，加熱至820攝氏度，并持續此溫度30分鐘；
(3) 之后，把這些熱的樣品置入零下20攝氏度的冰水中；
(4) 重復第二和第三個步驟十次；
(5) 檢測樣品，認真計算樣品中有明顯破損和裂痕的百分比，我們的標準是不超過百分之七。
|
